Jako doświadczony dostawca śrub spotkałem szeroką gamę klientów o różnorodnych potrzebach. Jednym z najczęstszych pytań, które zadawałem, jest: „Jak identyfikujesz rodzaj śruby po jej głowie?” Zrozumienie głowic śrub jest kluczowe, ponieważ określa aplikację śruby, narzędzie wymagane do instalacji i jej ogólną funkcjonalność. W tym poście na blogu podzielę się pewnymi spostrzeżeniami na temat identyfikacji różnych typów głowic śrubowych.

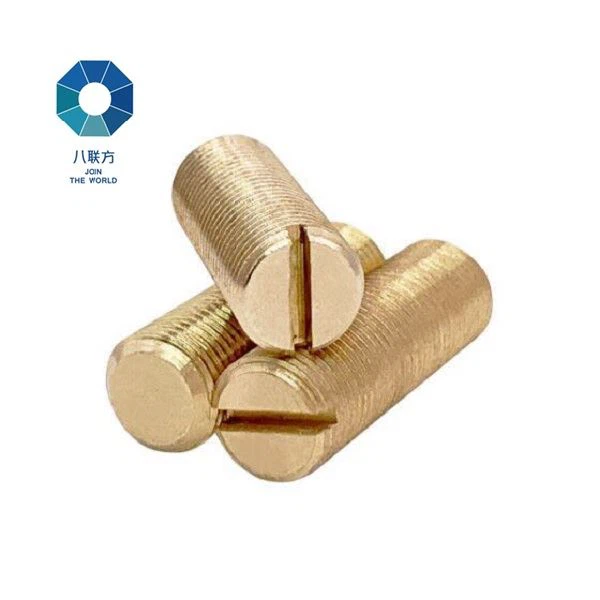

1. Śruby z głową szczelinową
Śruba głowicy szczelinowej jest prawdopodobnie najbardziej podstawowym i rozpoznawalnym rodzajem głowicy śrubowej. Ma pojedynczy prosty gniazdo na czubku głowy, zaprojektowany tak, aby był napędzany płaskim śrubokrętem ostrza. Ten prosty projekt istnieje od dłuższego czasu i jest nadal szeroko stosowany w różnych aplikacjach.
Śruby z głowicą są powszechnie stosowane w projektach obróbki drewna, takich jak montaż mebli lub przymocowanie małych drewnianych części. Występują również w niektórych zastosowaniach elektrycznych, w których zabezpieczają połączenia druciane lub małe komponenty. Jednak jedną z wad śrub szczelinowych jest to, że są one podatne na CAM - co oznacza, że śrubokręta może wydostać się z szczeliny podczas instalacji, potencjalnie uszkadzając głowicę śrubową lub otaczający materiał.
Jeśli interesuje Cię śruby z głową, możesz sprawdzić naszeŚruba do gniazdaStrona produktu, aby uzyskać więcej informacji.
2. Śruby z głową Phillipsa
Śruby z głową Phillipsa można łatwo rozpoznać za krawędzi w kształcie krzyża w głowie. Projekt ten został opracowany w celu rozwiązania problemu CAM - na podstawie śrub szczelinowych. Śrubokręta Phillipsa ma odpowiednią końcówkę w kształcie krzyża, która wpasowuje się w głowicę śrubową, umożliwiając lepsze przeniesienie momentu obrotowego i zmniejszając prawdopodobieństwo poślizgnięcia się.
Śruby głowicy Phillipsa są szeroko stosowane w branży motoryzacyjnej, elektroniki i ogólnej konstrukcji. Są one dostępne w różnych rozmiarach, oznaczone liczbami takimi jak nr 1, #2, #3 itp. Im wyższa liczba, tym większa głowica śrubowa i odpowiedni rozmiar śrubokręta.
3. śruby z głową pozidriv
Śruby Pozidriv są podobne do śrub głowy Phillipsa, ale mają bardziej wyrafinowany projekt. Mają szczelinę w kształcie krzyża z dodatkowymi mniejszymi żebrami wokół środka. Ta konstrukcja zapewnia jeszcze lepsze zaangażowanie między śrubokrętem a głowicą śrubową, co dodatkowo zmniejszając ryzyko wypoczynku.
Śruby głowicy Pozidriv są powszechnie stosowane w zastosowaniach, w których wymagany jest duży moment obrotowy, na przykład w maszynach i ciężkiej konstrukcji. Mniej prawdopodobne jest, że zdejmują głowicę śrubową w porównaniu ze śrubami głowy Phillipsa, co czyni je preferowanym wyborem dla krytycznych zastosowań.
4. Śruby sześciokątne
Śruby sześciokątne mają sześciokątną głowę w kształcie. Ta konstrukcja pozwala na użycie klucza sześciokrotnego lub klucza do gniazda, który może zapewnić większy moment obrotowy w porównaniu z śrubokrętami płaskiej lub krzyżowej.
Śruby sześciokątne są powszechnie stosowane w zastosowaniach, w których wymagana jest siła o wysokiej zacisku, na przykład w budownictwie, motoryzacyjnej i maszynowej. Są one dostępne w różnych długościach i średnicach, a niektóre śruby sześciokątne są dostarczane z podkładką lub kołnierzem pod głową, aby równomiernie rozdzielić siłę zacisku.
Jednym z naszych popularnych produktów śrubowych sześciokątnych jestŚruba wiercenia Hex Head z podkładką EPDM. Ten rodzaj śruby jest zaprojektowany do wiercenia własnego otworu w materiale, co jest wygodne dla zastosowań, w których wstępne wiercenie nie jest wykonalne.
5. Śruby do głowy Torx
Śruby z głową Torx mają gniazdo w kształcie gwiazdy w głowie. Ta konstrukcja zapewnia doskonałe zaangażowanie między śrubokrętem a głowicą śrubową, minimalizując ryzyko CAM - out. Śruby głowicy Torx są często stosowane w aplikacjach o wysokiej precyzyjnej, takich jak elektronika, lotnicze i motoryzacyjne komponenty.
System TORX jest dostępny w różnych rozmiarach, oznaczony przez „T”, a następnie liczbę, taką jak T10, T15, T20 itp. Im większa liczba, tym większy rozmiar głowy TORX.
6. Kwadratowe śruby napędowe
Kwadratowe śruby napędowe, znane również jako śruby Robertsona, mają kwadratowy gniazdo w głowie. Ta konstrukcja oferuje lepszy transfer momentu obrotowego i zmniejszoną krzywkę - w porównaniu do śrub z głębi szczelinowej. Kwadratowe śruby napędowe są powszechnie stosowane w zastosowaniach drewna i budownictwa, szczególnie w Kanadzie, gdzie zostały pierwotnie opracowane.
7. Śruby z głową patelni
Śruby z łbem patelni mają zaokrąglony blat z płaskim splemem. Głowa jest szersza niż trzon śruby, która zapewnia dużą powierzchnię łożyska. Śruby z łbem do patelni są często używane w zastosowaniach, w których nie jest wymagane wykończenie, takie jak w pudełkach elektrycznych, maszynach i pracy w zakresie montażu.
8. Śruby płaskie
Płaskie śruby mają płaski blat i głowicę łącznika. Ta konstrukcja pozwala śrubie usiąść z powierzchnią materiału po zainstalowaniu. Płaskie śruby z łbem są powszechnie stosowane w zastosowaniach, w których pożądane jest gładkie, spłukiwane wykończenie, takie jak meble, szafki i prace dekoracyjne.
9. Okrągłe śruby
Okrągłe śruby mają zaokrąglony blat i cylindryczny kształt. Są podobne do śrub z głębi patelni, ale mają bardziej wyraźną krzywą u góry. Okrągłe śruby są często stosowane w zastosowaniach, w których pożądany jest dekoracyjny wygląd, na przykład w renowacji mebli za antyki lub w niektórych zastosowaniach architektonicznych.
10. Śruby z łbem kratownicy
Śruby głowicy kratownicy mają niski profil, szeroką głowę. Szeroka głowa zapewnia dużą powierzchnię łożyska i rozkłada siłę zacisku na większym obszarze. Śruby głowicy kratownicy są powszechnie stosowane w zastosowaniach, w których należy zabezpieczyć dużą powierzchnię, na przykład w pracy blachy lub w niektórych zastosowaniach motoryzacyjnych.
11. Śruby maszynowe
Śruby maszynowe są zaprojektowane tak, aby były używane z nakrętkami lub stukonymi otworami w metalowym lub plastiku. Występują w różnych typach głowy, w tym szczelinowych, Phillips i Hex Head.Śruba głowicy gniazdajest jednym z naszych produktów do śruby maszynowej z szczeliną, odpowiednią do zastosowań, w których potrzebne jest proste i opłacalne rozwiązanie mocowania.
Wniosek
Zidentyfikowanie rodzaju śruby po głowie jest niezbędną umiejętnością dla wszystkich zaangażowanych w budowę, obróbkę drewna lub dowolne pole wymagające użycia śrub. Rozumiejąc różne typy głowic śrubowych i ich aplikacje, możesz wybrać prawą śrubę do swojego projektu, zapewniając bezpieczne i niezawodne przymocowanie.
Jeśli jesteś na rynku wysokiej jakości śrub, jesteśmy tutaj, aby pomóc. Niezależnie od tego, czy potrzebujesz określonego rodzaju głowicy śrubowej, czy dużej ilości śrub do Twojego projektu, mamy szeroką gamę produktów, które zaspokoją Twoje potrzeby. Skontaktuj się z nami, aby rozpocząć dyskusję na temat zamówień i pozwól nam pomóc w znalezieniu idealnych śrub do Twojej aplikacji.
Odniesienia
- „Mechanical Fasteners Handbook” Williama H. Browna
- „Standardy gwintu śrubowego dla usług federalnych” przez Departament Handlu Stanów Zjednoczonych
